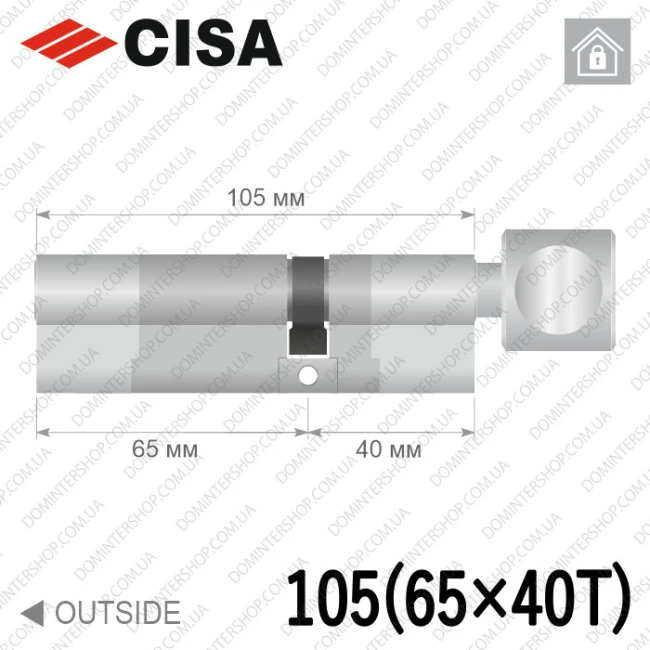

Циліндр CISA RX ключ-тумблер, 105 мм (65х40)

Компанію CISA без перебільшення можна назвати одним із провідних виробників Європи у сфері оснащення безпеки приміщень — разом із Mottura вона утворює пару найвідоміших італійських брендів. Компанія розпочала свою діяльність у 1926 році, її основним напрямком є виробництво дверних замків та циліндрів.

Технічні особливості CISA RX

Циліндр RX (Red eXpert) належить до топового сегмента серцевин CISA — це найновіша модель, у якій використовуються останні інженерні розробки. Компанія позиціює личинку як механізм для житлових та промислових приміщень із максимальним ступенем захисту — відповідно до стандарту EN 1627 серцевина може використовуватися у дверях із найвищими класами зламостійкості (4, 5 і 6), а також у протипожежних дверях.

Механізм сертифікований європейським стандартом EN 1303:2015 за максимальними оцінками (6 пунктів) у класах секретності, зносостійкості та стійкості до силових атак (літера D). Серцевина також сертифікована за максимальними оцінками авторитетними незалежними лабораторіями SKG та ICIM. Кількість можливих секретних комбінацій — близько 8 мільярдів, кількість циклів відкривання/закривання — понад 100 тисяч. Личинки виготовляються в Італії, виробництво не виходить за межі країни.

Секретність серцевини забезпечується 16-піновою системою, елементи якої розташовані радіально у п’яти рядах. Піни та контрпіни відлиті з карбонізованої високоміцної сталі. Ключ оснащений рухомим інтерактивним елементом (патент EP1582662A1), що взаємодіє з механікою ротора — ключ без інтерактивного елемента серцевину не відкриє, навіть за умови правильної секретної нарізки.

•

  Конструкція серцевини

•

  Кріплення баранчика

Корпус і ротор циліндра виготовлені з латуні, пружини — з нержавіючої сталі. Кулачок відлитий зі спеченої сталі, завдяки чому забезпечується можливість самозмащування — така сталь має здатність утримувати мастило. Вертушку можна фіксувати на штоку личинки у двох місцях.

Механізми RX оснащені системою антипаніки — двері можна відкрити незалежно від того, під яким кутом знаходиться ключ з іншого боку. І якщо літній людині стало зле, ви завжди зможете потрапити до приміщення, а під час пожежі така опція може врятувати життя.

Модульна конструкція

Личинки серії збираються за модульною системою — за винятком базових моделей 30х30 необхідна симетрія та довжина з кроком 5 мм досягаються використанням спеціальних вставок-модулів, що стягуються болтами з високоміцної сталі разом з іншими частинами механізму на сталевій з’єднувальній планці.

Модульна збірка широко використовується в топових механізмах різних компаній, проте у CISA спосіб кріплення частин дещо інший, а вся конструкція захищена патентом PCT/IT2020/000043 — вона безпосередньо впливає на зламостійкість, про що йтиметься далі.

Можливість модульної збірки переоцінити дуже складно. Під час робіт, що тягнуть за собою зміну товщини дверного полотна — встановлення броненакладок, зовнішнього облицювання або навіть заміни дверей нову серцевину купувати не доведеться. Достатньо звернутися до сервісного центру, де вам за годину змінять симетрію під нову товщину полотна. І вартість такої роботи буде незрівнянно меншою за вартість нової личинки.

Протистояння інтелектуальному розкриттю

Інтелектуальним або тихим (чистим) розкриттям називають маніпуляційні методики, що дозволяють відкрити серцевину без руйнування. Найпоширенішими з них є відмички, бампінг, різний спецінструмент, самоімпресія та підбір ключа.

Протистояння циліндра маніпуляційному розкриттю знаходиться на найвищому рівні. Підбір ключа та бампінг виключені повністю — у механізмі використовується особлива антибампінгова конструкція, захищена патентом PCT/IT2020/000046. Хоча і без неї важко уявити, як 16 пінів із круговим розміщенням можна виставити бамп-ключом у положення відкриття.

Піни мають особливу форму й викликають хибні спрацьовування при промацуванні інструментом — враховуючи їх кількість і радіальне розміщення розкриття серцевини відмичками або декодерами представляє неймовірно складне завдання. Адже ще є інтерактивний елемент, який також потрібно нейтралізувати додатковими маніпуляціями або особливим інструментом — він давно використовується у топових моделях Cisa та зарекомендував себе з найкращого боку.

Перераховані рішення дозволяють на побутовому рівні називати циліндр нерозкривним, як і подібні механізми з великою кількістю і радіальним положенням пінів — BKS Janus 45, наприклад — конструкція дуже надійна й перевірена часом.

Протистояння силовому зламу

Оскільки маніпулятивно розкрити RX у реальних умовах практично неможливо, у зламника залишається один шлях — руйнування циліндра силовими методиками. Найчастіше використовують виривання ротора чи корпусу, розлам, вибивання та свердління ротора чи корпусу.

Захист від свердління ротора будується на пінах і контрпінах з карбонізованої твердосплавної сталі, корпус і кріпильні болти захищають потужні штифти з такого ж матеріалу. Захист ротора може здатися слабким, але сукупність металу пінів і контрпінів більша, ніж у захисних штифтів інших виробників.

Захист від розламу та виривання відламаної частини корпусу забезпечує модульна система, зокрема болти, що стягують всю конструкцію. Рішення нове, як вже йшлося, і відрізняється від конструкцій інших виробників — воно забезпечує 60-відсотковий приріст зусилля на розрив, що перевищує 700 кілограмів.

Тепер про висмикування ротора саморізом та згортання. Захист від такого зламу повною мірою можна назвати хорошим — його забезпечують велика кількість пінів та радіальна конструкція.

І нарешті про вибивання. На жаль, захисту від таких потужних дій немає у жодного циліндра. Тому, якщо в місці розташування дверей є можливість роботи кувалдою або подібним інструментом, то доцільно подумати про використання броненакладок. Вони ж підвищать і так високу стійкість личинки до інтелектуального розкриття, оскільки маніпулювати інструментом крізь щілину бронезахисту складніше.

Системи майстер-ключа

Майстер-системами (системами майстер-ключа) називають об'єднання ключів та серцевин у групи з потрібним рівнем доступу. На базі личинок RX можна створювати майстер-системи будь-якої складності, поширені варіанти з прикладом використання ви можете подивитися, пройшовши за посиланням.

Ключі та виготовлення дублікатів

Ключі відлиті з нейзильберу, вони є реверсивними й мають дуже довгу шийку (16 мм), що дозволяє використовувати товсті броненакладки для захисту личинки. Ключі оснащені особливим профілем, захищеним патентом PCT/IT2020/000031, наявність інтерактивних елементів виключає їхнє копіювання на 3D принтері.

Захист ключів від копіювання має два рівні. Перший із них стандартний для топових виробників — заготовок у вільному розповсюдженні немає, вони постачаються лише до авторизованих центрів CISA. Для виготовлення дублікатів слід звернутися до такого сервіс-центру та пред'явити синю картку власника SECURiCARD — без неї ключ не зроблять.

Другий рівень будується на цифрових технологіях. Чиза має хмарне сховище з доступом через онлайн-сервіс CISA Keycontrol, в якому зберігаються ідентифікатори всіх ключів RX, в ньому також реєструється кожне виготовлення дубліката. Ви можете активувати свій обліковий запис у цьому сервісі, отримавши інформацію та можливість замови дублікатів — сервісний центр отримає спеціальний код, що дозволяє виготовити саме ту кількість копій, яку ви вказали — верстат автоматичний і більше просто не зробить. Для активації в CISA Keycontrol використовується пароль з другої білої картки — для цього потрібно стерти скретч-покриття. Інструкція з реєстрації та використання сервісу знаходиться на вкладці «Документація».

Повторимося, дублікати можна виготовити лише по синій карті SECURiCARD без реєстрації, яка дає лише додатковий контроль.

Комплектація

Комплектація містить циліндр, гужон і ключик для вертушки, три ключі, картку власника SECURiCARD та картку PASSWORD для реєстрації в Keycontrol.
